冷卻塔風機變頻控制

冷卻塔風機變頻控制

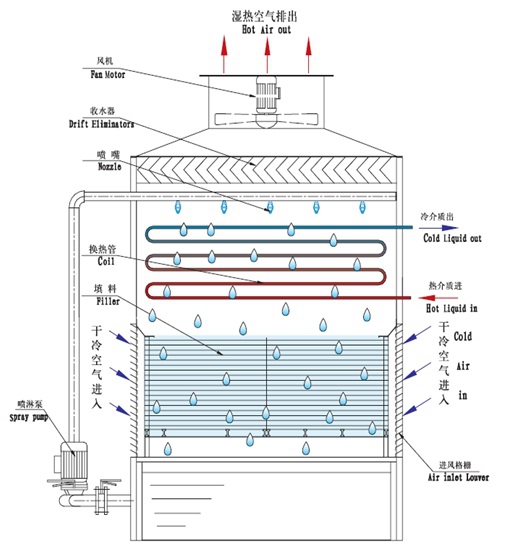

本設計的內容是PLC控制的冷卻塔風機變頻控制管理系統，主要采用PLC、觸摸屏和變頻器。開式冷卻塔的原理是通過噴霧將循環水噴灑在玻璃纖維填料上，通過水與空氣的接觸實現換熱。如果冬季冷卻塔不需要運行，停機時必須排空噴淋水和內部循環水。閉式冷卻塔將管式換熱器放置在塔內，通過循環空氣、噴淋水和循環水之間的熱交換保證冷卻效果。冷卻塔風機變頻控制信息系統需要配備變頻器，可以分析一臺風機的變頻控制，其余兩臺風機工頻運行；根據實際出水溫度的變化，控制工頻運行風機的啟停，實現水溫的初步調節，研究一臺風機企業的變頻控制，學習微調水溫數據，使冷卻塔內的水溫控制處于自身穩定的社會狀態。關鍵詞:可編程邏輯控制器(PLC)、變頻器、觸摸屏隨著我國變頻處理技術的不斷創新發展和人類節能意識的提高，各種變頻設備在美國各行業的經濟效益顯著。

通過安裝在出水管上的溫度傳感器，將輸出的水溫信號轉換為4-20ma的標準信號進入PLC模擬輸入模塊，最后轉換為相應的值（BCD碼）。通過編寫PLC程序，將獲得的值與觸摸屏上設定的溫度進行比較，并將比較參數發送給變頻器。電機轉速由變頻器控制，工頻啟動風機數量由PLC根據出水溫度控制，冷卻塔回水溫度控制在設定溫度。

冷卻塔風機可采用變頻調速技術控制，還應注意以下幾點。

(1)由于冷卻塔風機驅動部分的轉動慣量一般較大，給定加~減速時間較長，如30~50s。

(2)在實際操作中，由于外部風的影響，冷卻風扇經常旋轉。此時，如果混頻器啟動，電機將進入再生狀態，并將出現故障跳閘。對于逆變器，啟動模式應設置為速度跟蹤，以便在啟動逆變器之前檢測電機的速度和方向，使電機能夠在不受影響的情況下平穩啟動。

(3)作為普通電機，應設定最低工作頻率，以保持電機適當的溫升，通常是20赫茲的下限。

(4)為了防止在較寬的工作頻率控制范圍內(一般20~50Hz)冷卻風在特定目標速度下開始機械共振，應在試運行中分析這一發展情況，并采用一些修改設計參數的方法將系統固有頻率列為跳躍頻率。
