閉式冷卻塔工作原理示意圖

閉式冷卻塔工作原理：

閉式冷卻塔利用水蒸發時吸收熱量的原理使被冷卻液體冷卻。噴淋水存于冷卻塔底部集水盆，工作流體在閉式冷卻塔的散熱盤管內進行封閉循環。噴淋水由噴淋泵經布水系統和噴淋頭均勻地噴灑在散熱盤管表面，小部分水被蒸發，吸走熱量；另一部分水進入底部集水盤，再由噴淋系統分布于散熱盤管表面，如此進行循環冷卻從而降低散熱盤管內流經的工作液體的溫度。

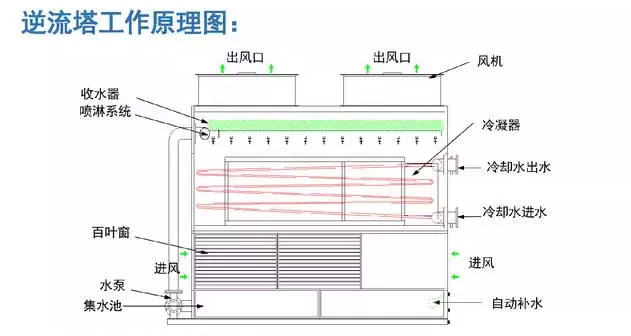

逆流閉式冷卻塔工作原理圖：

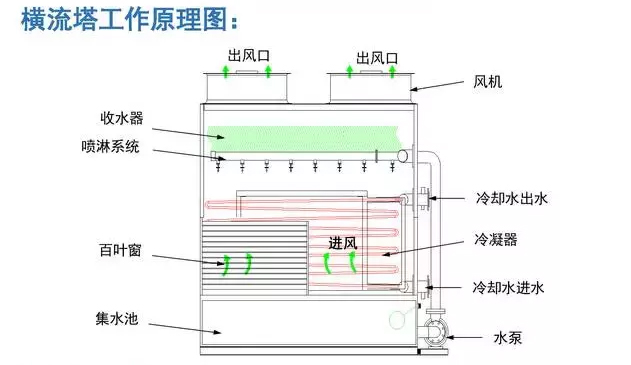

橫流閉式冷卻塔工作原理圖：

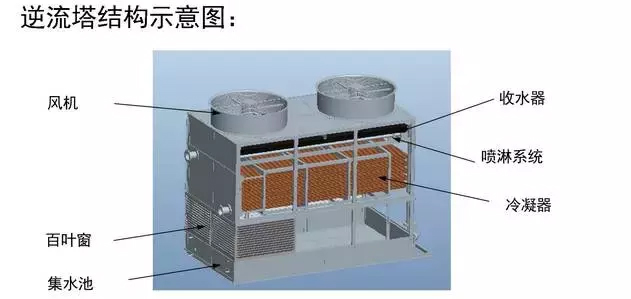

逆流閉式冷卻塔結構示意圖：

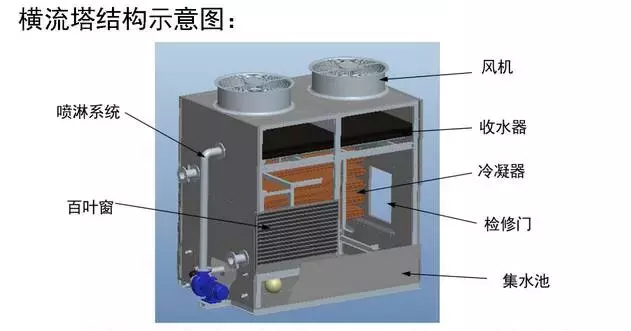

橫流閉式冷卻塔結構示意圖：
